LED-käepaelte ja DMX-kontrolleri kasutusjuhend

Enne toite ühendamist

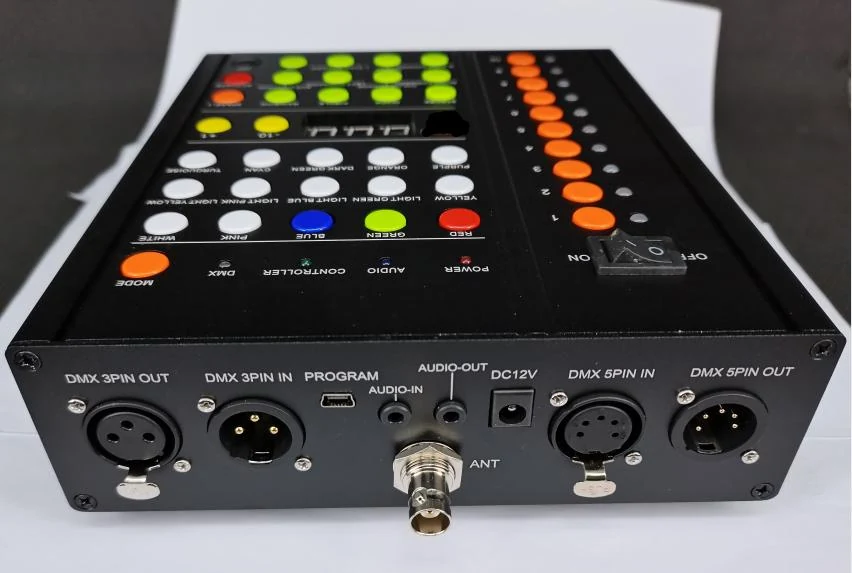

Ühenda antenn enne kontrolleri toite sisselülitamist. Mõlemad tootjajuhendid hoiatavad, et antennita käivitamine võib seadet kahjustada. Keri antennikaabel lahti ja paiguta antenn kontrollerist ning valguspuldist eemale; juhend soovitab häirete vältimiseks ligikaudu 2 meetrit vahet. Kasuta komplektile ette nähtud toiteadapterit ja kontrolli seadme märgistust.

Esimene valgusproov: 7 sammu

1. Vali mõned proovipaelad. Kinnita, et kontroller ja paelad kuuluvad ühilduvasse komplekti. Pelgalt sageduse või DMX-nimetuse kattumisest ei piisa.
2. Valmista pael ette selle mudeli järgi. Patarei kaitsekilega mudelil eemalda kile alles katseks. Nupuga mudel aktiveeri selle juhendi järgi. USB-C mudeli ettevalmistus käib laadimisjuhendi alusel.
3. Ühenda antenn ja toide ning lülita kontroller sisse. Kontrolli POWER-märgutuld.

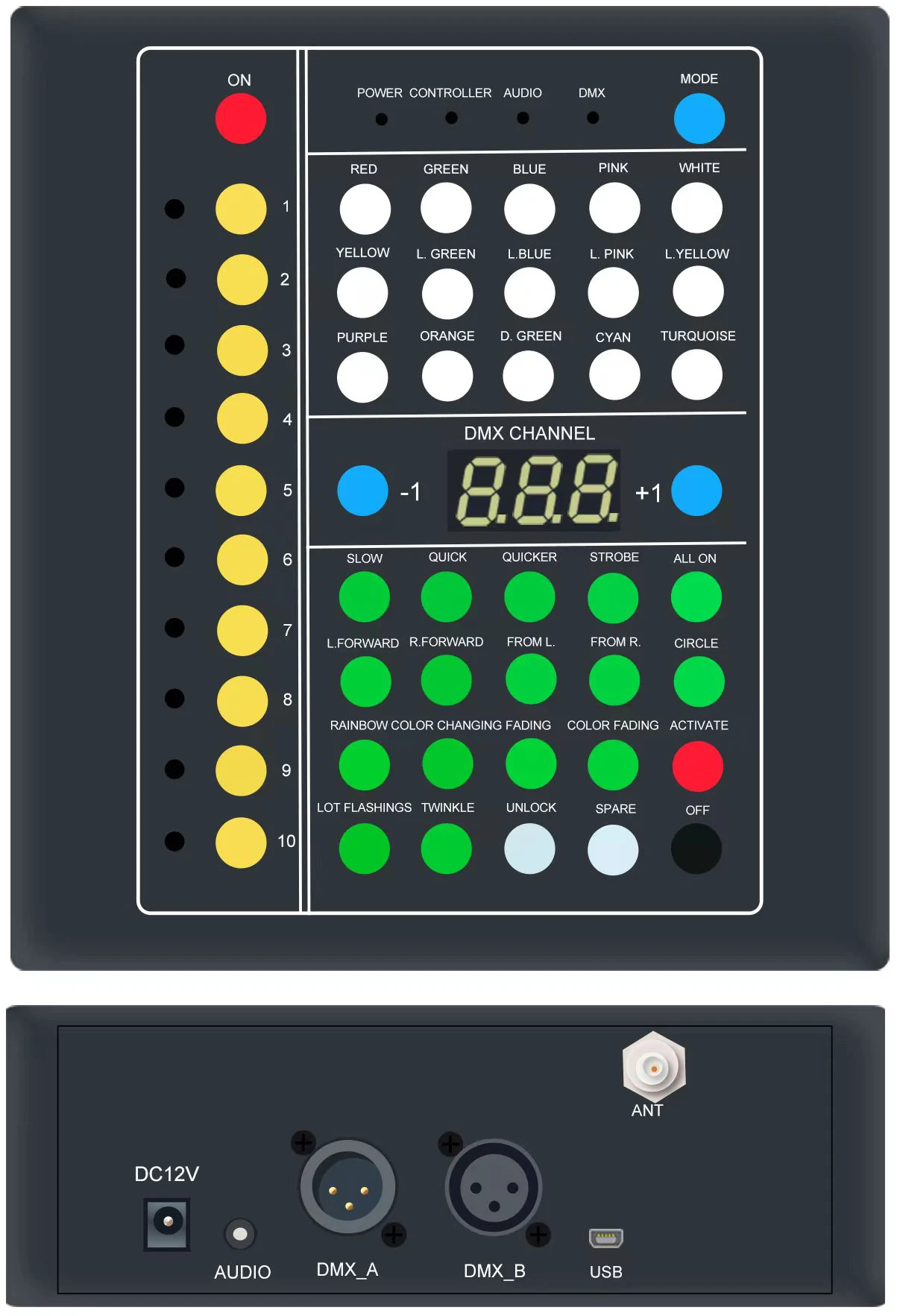

4. Vali MODE-nupuga CONTROLLER-režiim. Vaata režiimi märgutuld, mitte ainult nupu värvi: juhendite paneelid erinevad.
5. Vali proovipaelale määratud tsoon ja üks värv. Alusta lihtsa püsiva valgusega, kui sinu mudel seda võimaldab. Testi seejärel vajalikke efekte.
6. Kontrolli ACTIVATE- ja OFF-käsku. Kui paelal on unerežiim, saab juhendi järgi ACTIVATE-nupuga selle äratada. OFF peatab valitud tsoonide valguse; see ei pruugi katkestada paela voolutarvet.
7. Tee proov tegelikus kasutuskohas. Kontrolli kaugemaid punkte, eri tsoone ja täpselt neid stseene, mida üritusel kasutatakse. Märgi mittetöötavad paelad eraldi ning lahenda põhjus enne jagamist.

Kolm juhtimisrežiimi

Režiim	Milleks see sobib?	Mida vaja on?
CONTROLLER	Värvide ja efektide käsitsi valimine	Ühilduv kontroller, õiged tsoonid ja aktiveeritud paelad
DMX	Valgustehniku juhitud stseenid	Valguspult, õige DMX-ühendus ja just selle versiooni kanalitabel
AUDIO	Helisisendi järgi muutuv efekt	Juhendis kirjeldatud heliallikas, sobiv kaabel ja reguleeritud sisendtase

DMX-režiimis ühenda valguspuldi väljund kontrolleri vastava DMX-sisendiga ja vali MODE-nupuga DMX. Algusaadress ja kanalite järjekord ei ole kõigil versioonidel samad. Eesti- ja ingliskeelsetes allikates on ka kanalikirjelduste erinevusi. Valgustehnik peab kinnitama tellitud seadme täpse kanalitabeli ning kontrollima iga funktsiooni päris paelaga; siin ei anta mudeliülest kanaliplaani.

AUDIO-režiimis reguleeri helisisendi taset nii, et märgutuli reageeriks muusikale. Pidevalt põlev või üldse mitte süttiv märgutuli võib viidata ebasobivale tasemele. See režiim ei tähenda automaatselt Bluetooth-ühendust ega seda, et pael ise kuulaks ruumi heli.

Tsoonide muutmine

Tsooni ümberprogrammeerimist kasuta ainult siis, kui tellitud paelad seda toetavad ja WBF on konkreetse toimingu kinnitanud. Ingliskeelne juhend kirjeldab programmeeritava kiibiga tootel uue tsooninupu ja SPARE samaaegset hoidmist 2 sekundit; eestikeelne versioon nimetab SPARE-1 nuppu. Hoia ümberseadistatav partii ülejäänud paeltest eraldi ning järgi oma versiooni juhendit. Vale partii aktiveerimine võib muuta soovimatute paelte tsooni.

Kui midagi ei tööta

Sümptom	Kontrolli esmalt	Järgmine samm
POWER ei sütti	Toiteühendus, pistik ja ettenähtud adapter	Katkesta seadistamine ning küsi tuge, kui õige ühendusega toidet ei teki
Kontroller töötab, paelad ei reageeri	Paela aktiveerimine, patarei/aku, CONTROLLER-režiim ja valitud tsoon	Proovi teadaolevalt töötavat paela samas kohas; kinnita komplekti ühilduvus
Osa paelu ei reageeri	Sama tsoon, sama mudel ja toite seisukord	Eralda tõrkuvad paelad ning võrdle neid toimiva näidisega
Kontroller vahetab ise režiimi või tekivad häired	Antenni kaugus kontrollerist ja muust tehnikast	Paiguta antenn juhendi järgi eemale ja korda kohapealset proovi
AUDIO-tuli põleb pidevalt või ei sütti	Helisisend, kaabel ja sisendi tase	Reguleeri taset ning jälgi märgutule reageerimist
DMX ei juhi oodatud efekti	DMX-sisend, režiim, algusaadress ja versiooni kanalitabel	Lase valgustehnikul testida kanaleid ükshaaval
Valgus on tuhm või tööaeg lühike	Patarei/aku seis ja kasutatud efekt	Hoolda ainult konkreetse paelamudeli juhise järgi; kontrolli enne järgmist jagamist

Patareikilega ja laetavad paelad

Patarei kaitsekilega mudel: tootjajuhend soovitab pärast näidiste proovimist kile tagasi panna, et säilitada energiat ürituseks. See kehtib mudelile, millel on selleks sobiv tagasipaigaldatav isolatsioonikile. Ära käsitle kustunud LED-i märgina, et toide on täielikult katkestatud.

Vahetatavate patareidega mudel: kinnita patarei tüüp ja vahetusviis konkreetse mudeli järgi. Kõigi sarnaste korpuste patareid ei pruugi olla vahetatavad.

USB-C kaudu laetav mudel: eraldi tooterühm. USB-C pesa olemasolu ei määra üksinda sobivat laadijat, laadimisaega ega kogu laadimisprotseduuri. Küsi oma komplekti laadimisjuhend ja planeeri laadimine, kontroll ning hoiustamine enne üritust. Siinsed DMX-PDF-id ei asenda paela laadimisjuhendit. Tutvu WBF-i laetavate LED-käepaeltega.

Meeskonna proov enne uste avamist

• Üks vastutav tehnik ning tema kontakt on jagamismeeskonnal olemas.
• Kontroller, antenn, toide, vajalikud kaablid ja varupaelad on kohal.
• Tsoonid on märgitud partiidele ja jagamiskohtadele.
• Kõik päris stseenid on läbi proovitud ka ala kaugemas punktis.
• Paelte aktiveerimise hetk ja mittetöötava paela vahetuskoht on kokku lepitud.
• Tagasikogumise, väljalülitamise ja järgmise kasutuse ettevalmistuse eest vastutaja on määratud.

Küsi abi koos õige infoga

Saada WBF-ile kontrolleri paneeli ja mudelisildi foto, paela foto, tellimuse viide, valitud režiim, tsoon ning võimalusel lühike video tõrkest. Nii saab leida sinu komplekti õige juhendi. Vaata WBF-i kontrollereid ja LED-lahenduse planeerimise juhendit.

Allolevad PDF-id on Drive’ist leitud tootjajuhendite originaalid. Veebiabi koostatud 13.10.2026; tellimusega antud konkreetse seadme juhis on seadistamise alus.
